5月份春耕时节，吉林某地10kV架空线路突发单相接地故障，导致线路停电。由于故障点隐蔽，人工巡线未能发现明显接地点，严重影响农户春耕用电。本文介绍探博士工程师如何快速精准定位故障点。

• 故障类型：10kV架空线路单相接地故障

• 线路状态：已停电，两端隔离开关已断开

• 线路特征：裸导线，中间有多条分支线路，装有中性点接地PT

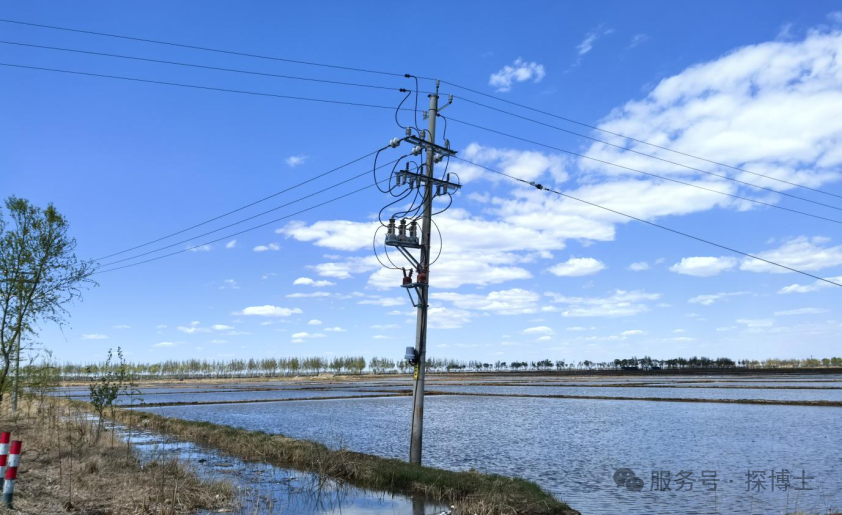

• 环境特点：位于春耕水稻田中，电杆分布密集

这次使用的"秘密武器"是OLF-200交直流架空线故障快速定位系统。它的核心原理就像医生给病人做CT一样——先往线路里注入一个特殊的信号，让"隐藏"的故障点"现原形"，然后拿着接收机沿线一路检测，信号在哪断了，故障就在哪。

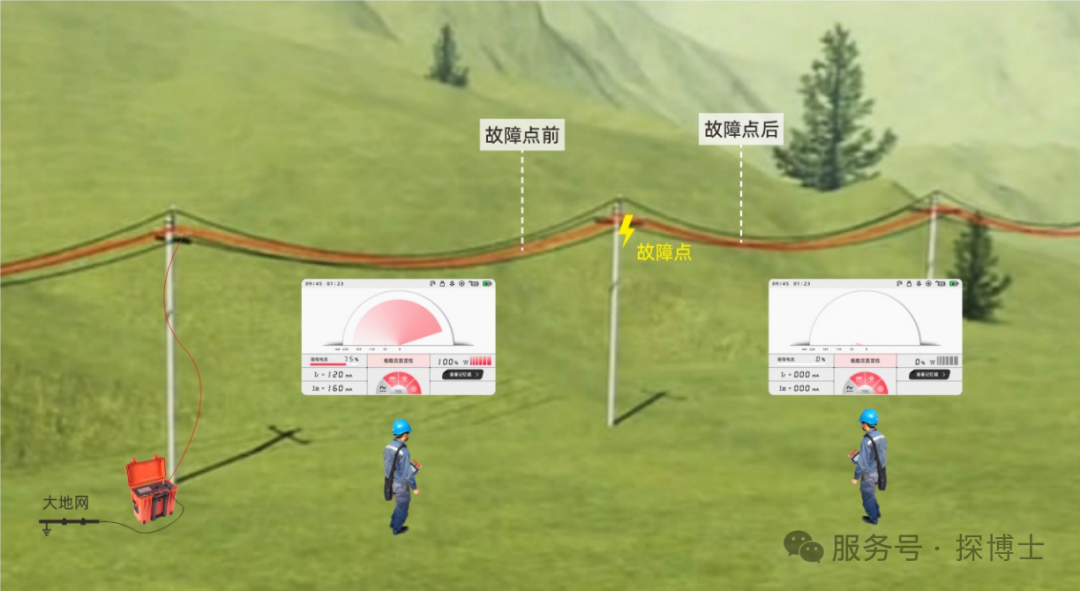

? 关键判断依据：在故障点前，电流信号持续存在；越过故障点后，电流信号消失。

第一步：智能诊断线路状态

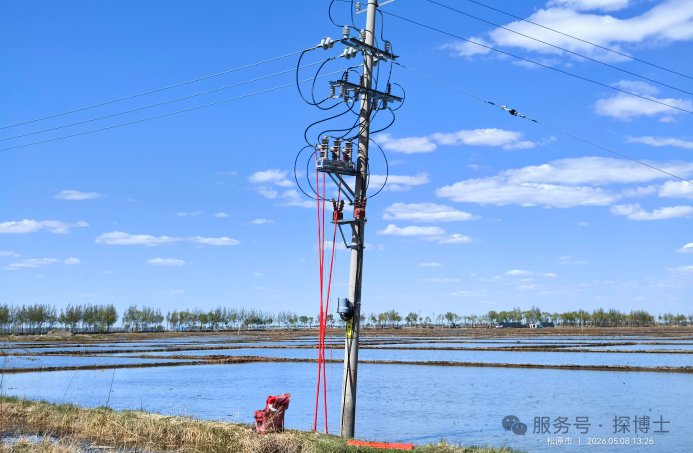

在做好现场安全措施的情况下，将OLF-200发射机接入故障线路任意位置，启动智能诊断，设备自动对线路进行检测，几秒钟后屏幕上弹出了推荐方案，一线人员的福音——不用纠结下一步该怎么办，设备帮你拿主意！

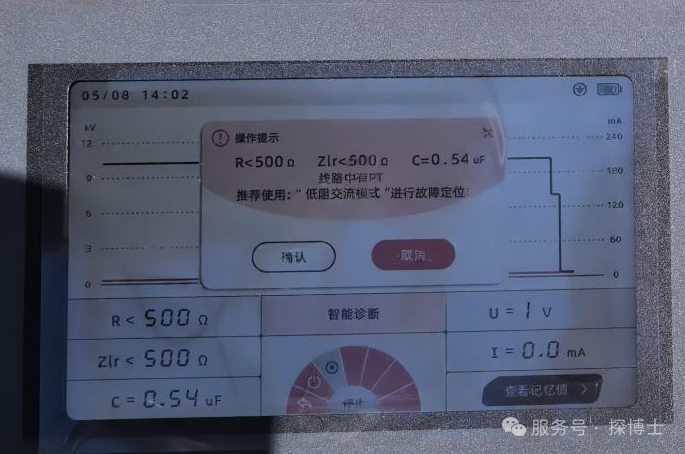

智能诊断

第二步：故障寻踪——顺藤摸瓜找方向

信号发出去了，接下来就是"破案"时间。接收机同步切换到"低阻交流定位模式"，技术人员首先做了一个关键动作——分别到发射机所接杆塔的大号侧和小号侧分别测试，判断故障点在大号侧。这一步的目的是确定故障到底在发射机的哪个方向——就像岔路口先看路标一样

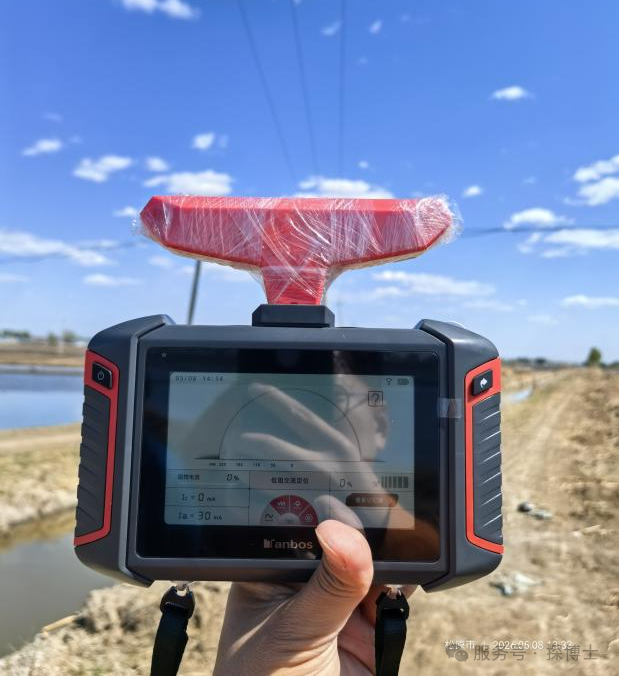

小号侧无故障信号

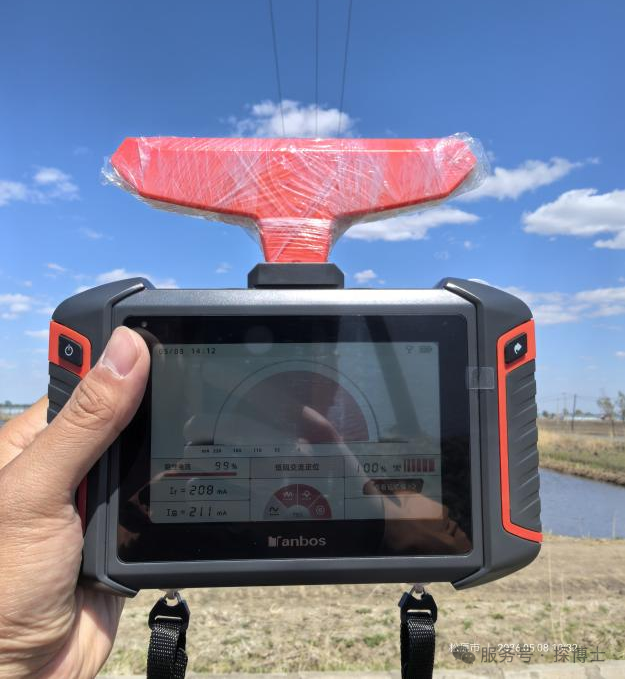

大号侧有故障信号

第三步：精确定点——二分法步步紧逼

确定方向后，采用"二分法"逐步缩小故障区间——每次从剩余线路中段检测，有信号说明故障点在前方，无信号说明已越过故障点。技术人员持接收机沿线路推进。OLF-200无需登杆挂传感器，地面行走即可检测，避免了登高作业，排查效率大幅提升。约20分钟后，接收机在某一电杆处出现信号突变：杆前信号满格，跨杆后信号归零。判定故障点即在该杆。

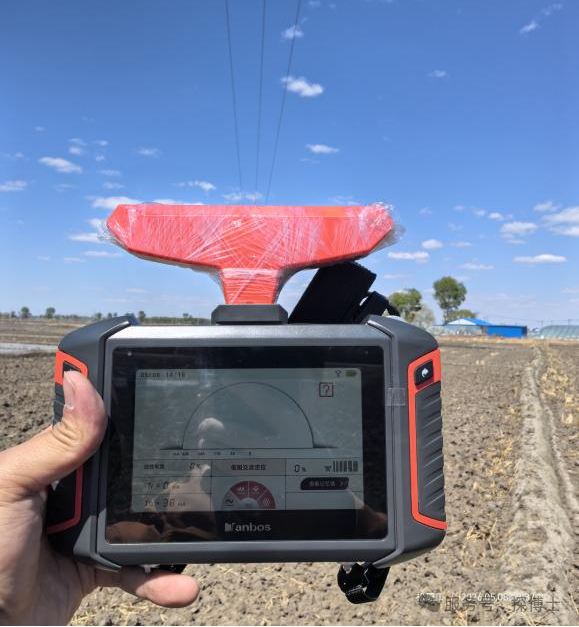

故障点之后无信号

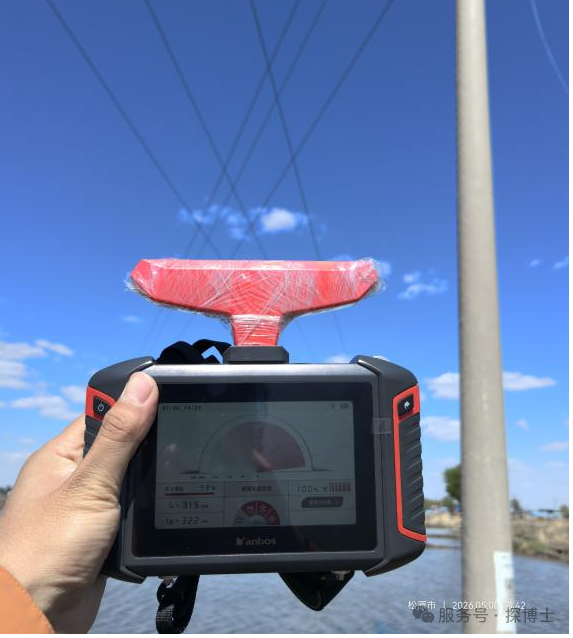

故障点之前有信号
